Приточная установка Shuft ECO-Slim 1100-W - А

Компактная приточная установка с водяным нагревателем Shuft Eco Slim 1100-W-A прекрасно подойдет для административных и производственных помещений с общей площадь до 250 кв.м. Используется для постоянной подачи и естественной циркуляции свежего очищенного воздуха в помещении. Имеет низкий уровень шума, высокопроизводительный вентилятор и встроенную систему управления.

1 - Eco-Slim 350

2- Eco-Slim 700

3 - Eco-Slim 1100

4 - Eco-Slim 1100W

Корпус устройства сделан из оцинкованной стали с дополнительной тепло и звукоизоляцией из минеральной ваты толщиной 25 мм. Фильтрация воздуха осуществляется с помощью сменного кассетного фильтра класса G4, который удерживает частицы пыли, пух, шерсть и другие виды крупных загрязнений. Защиту от перегрева обеспечивает встроенный термоконтакт с функцией автоматической перезагрузки.

Габаритные и установочные размеры Shuft Eco Slim 1100-W-A:

L – 1370

L1 – 543

L2 – 1300

W – 833

W1 – 803

W2 – 760

W3 – 500

H – 255

H1 – 250

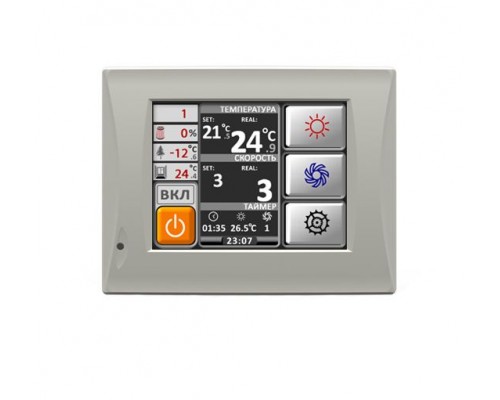

Для управления используют современную панель GTC, с помощью которой пользователь сможет легко изменять скорость вентилятора, температуру нагрева и автоматический запуск или отключение установки. Так же можно в день задавать до 4 программ индивидуальных настроек. Пульт имеет удобный цветной сенсорный дисплей, встроенный датчик температуры, индикацию замены фильтра, время и дату.

Вентиляционную систему Shuft Eco Slim 1100-W-A необходимо устанавливать внутри помещения. Воздуховод подключается к фланцам установки при помощи быстросъемных хомутов по указателям на корпусе прибора. Подключать установку к системе электропитания через клеммную колодку в соответствие со схемами. Подключение к системе отопления производиться с помощью присоединительных труб с диаметром резьбы 1′′.

Электрическая схема для приточных установок с водяным нагревателем

PV – вентилятор

TJ – датчик температуры приточного воздуха

TV – датчик температуры обратной воды

ST – привод наружных заслонок

М – циркуляционный насос

AT1 – защита от перегрева

C – конденсатор мотора вентилятора

Принципиальная схема со смесительным узлом и циркуляционным насосом

PV – вентилятор

KV – нагреватель

PF – фильтр

TL – датчик температуры наружного воздуха

TJ – датчик температуры приточного воздуха

М – циркуляционный насос

SV1 – привод клапана
