Приточная установка Shuft SWIFT 700 EC-A обеспечит регулярный приток свежего и очищенного воздуха в помещение площадью до 180 кв.м. Используется для вентиляции в жилых, административных и промышленных помещениях.
Корпус из оцинкованной стали оснащен керамическим нагревателем, вентилятором ЕС, фильтром грубой очистки и воздушным клапаном с приводом. Для подключения и установки прибора на наружной стороне блока расположены фланец, гермоввод, распределительная коробка и четыре кронштейна для монтажа. Благодаря приводу клапана поступающий с улицы воздух сначала проходит через блок нагрева, где подогревается до оптимальной температуры, а уже потом подается в помещение. Нужную температуру устанавливают с помощью пульта, который входит в комплект поставки.
Габаритные и установочные размеры Shuft SWIFT 700 EC-A:
Монтаж приточной вентиляционной системы Shuft SWIFT 700 EC-A может выполняться как внутри помещения, так и снаружи. При этом расположение блока может быть, как горизонтальным, так и вертикальным. Подключение к электросети выполняется согласно схеме установки. Кабель и автоматический выключатель необходимо подбирать в соответствие с мощностью оборудования.

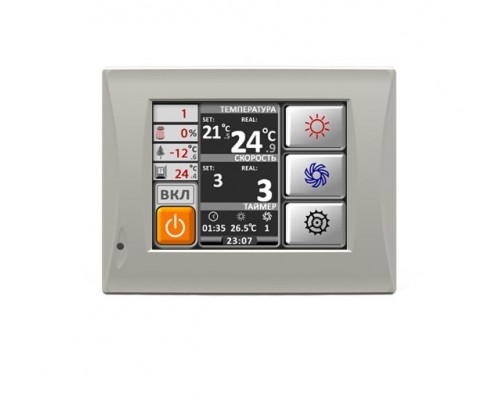

Для управления используют современную панель GTC, с помощью которой пользователь сможет легко изменять скорость вентилятора, температуру нагрева и автоматический запуск или отключение установки. Есть возможность сохранить индивидуальные настройки или задать время работы по таймеру. Пульт имеет удобный цветной сенсорный дисплей, встроенный датчик температуры, индикацию замены фильтра, время и дату.
Принципиальная схема установки:
M — воздушный клапан
Р — фильтр
V — вентилятор
Е — нагреватель
Электрическая схема соединения Shuft SWIFT 700 EC-A
