Приточная установка Ventmachine Колибри 500 ЕС Zentec

Приточная климатическая установка Колибри 500 EC канального типа с автоматикой Zentec предназначена для организации подачи чистого воздуха в помещения с общей площадью до 200 кв.м. Отличительной особенностью данного оборудования является возможность монтажа в систему подвесного или натяжного потолка. Обычные приточные установки монтируются преимущественно снаружи здания, на балконе или в специальном техническом помещении.

Канальная приточная установка представляет собой прочный металлический корпус со съёмной крышкой, внутри которого расположен керамический нагреватель, центробежный вентилятор ЕС, блок автоматики и нагрева, пылевой фильтр класса EU4, датчик загрязнения фильтра и электропривод воздушного клапана. На внешней стороне блока расположены входной и выходной фланцы, через которые воздух поступает с улицы и подается в помещение, а так же гермовводы для подключения кабелей и 4 кронштейна для крепления.

Принцип работы

Управление оборудованием осуществляет при помощи контроллера. После включения система проверяет корректность всех узлов и только после этого запускает прибор. Электропривод с возвратной пружиной открывает воздушный клапан, запускается вентилятор и система фильтрации. Забор воздуха осуществляет через входной фланец, проходит через пылевой фильтр, затем с помощью керамического PTC нагревает до нужной температуры и с помощью вентилятора направляется к выходному каналу. В помещение поступает уже очищенный и свежий воздух. Дополнительно есть возможность подключения канального фильтра ФКО-600 LED.

Монтаж

Колибри 500 имеет высокий класс защиты IP44 от влаги и пыли, который позволяет монтировать устройство как внутри помещения, так и на внешней стене с улицы. Размещается как в вертикальном, так и в горизонтальном положении. Установка вентиляционной системы в конструкцию подвесного потолка позволяет организовать качественный воздухообмен с множеством вариантов размещения вентиляционных решеток в нескольких комнатах от 1 до 4. Дополнительное использование канальной вытяжной установки BW-700 ЕС позволит эффективно удалить излишнюю влагу и неприятные запахи. Приточная и вытяжная установки работают синхронно.

Управление

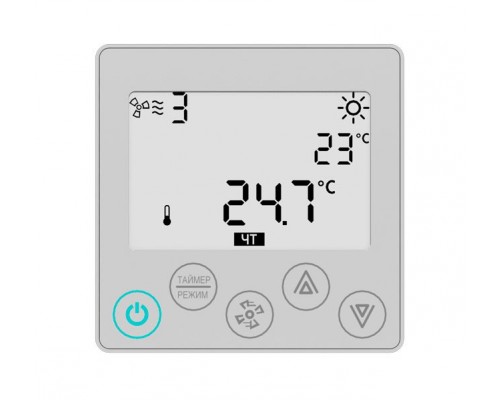

Контроль и настройка работы приточной системы осуществляется через многофункциональный пульт Zentec или GTC. Панель устанавливается на внутренней стене обслуживаемого помещения. Отличительные особенности, режимы и функции автоматики представлены в таблице (см. ниже)

Сравнительная таблица встроенной системы автоматики для приточной установки Колибри 500 EC

Тип автоматики	Zentec	GTC
Пульт управления
Тип дисплея	Монохромный, 3.5'	Цветной, сенсорный, 3.5‛, 320х240
Пользовательское меню 'настройки' (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса).
Язык интерфейса	Английский	Английский / Русский
Основные функции автоматики
Переключение скоростей вентилятора
Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С
Контроль загрязненности воздушного фильтра
Защита от перегрева калорифера
Ступенчатое подключение нагревательных секций калорифера для уменьшения 'бросков' тока в процессе терморегулирования
Контроль состояния датчиков на обрыв и короткое замыкание
Подключение к системе 'умный дом' * по стандартному протоколу Modbus RTU
Таймер	Недельный, до 9 многозначных команд (день недели, скорость, температура, время, вкл/выкл)	Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки
Автономное питание часов	до 7 часов
Отображение графика изменения температур в процессе функционирования установки
Функция 'Северный старт' - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха.
Функция 'Понижение скорости'. В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной.
Функция 'Рестарт' - 'Автоматический запуск системы'. При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.
Возможность подключения внешнего устройства. U=220V, Imax=1A Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами.
Возможность управления внешним/вытяжным ЕС-вентилятором

Преимущества использования вентиляционных систем Вентмашина Колибри 500 EC Zentec

• Оборудование разработано под Российский климат и условия эксплуатации
• Индивидуальные разработки под особенности помещений
• Многообразие в монтаже и простота обслуживания
• Компактные формы и максимальная комплектация
• Прочность и долговечность конструкции корпуса
• Высокая производительность и экономичное потребление
• Глубокая система очистки воздуха
• Гарантия до 5 лет.
