Приточная климатическая установка Колибри 500 EC канального типа с автоматикой GTC предназначена для организации подачи чистого воздуха в помещения с общей площадью до 200 кв.м. Отличительной особенностью данного оборудования является возможность монтажа в систему подвесного или натяжного потолка. Обычные приточные установки монтируются преимущественно снаружи здания, на балконе или в специальном техническом помещении.
Канальная приточная установка представляет собой прочный металлический корпус со съёмной крышкой, внутри которого расположен керамический нагреватель, центробежный вентилятор ЕС, блок автоматики и нагрева, пылевой фильтр класса EU4, датчик загрязнения фильтра и электропривод воздушного клапана. На внешней стороне блока расположены входной и выходной фланцы, через которые воздух поступает с улицы и подается в помещение, а так же гермовводы для подключения кабелей и 4 кронштейна для крепления.
Принцип работы
Управление оборудованием осуществляет при помощи контроллера. После включения система проверяет корректность всех узлов и только после этого запускает прибор. Электропривод с возвратной пружиной открывает воздушный клапан, запускается вентилятор и система фильтрации. Забор воздуха осуществляет через входной фланец, проходит через пылевой фильтр, затем с помощью керамического PTC нагревает до нужной температуры и с помощью вентилятора направляется к выходному каналу. В помещение поступает уже очищенный и свежий воздух. Дополнительно есть возможность подключения канального фильтра ФКО-600 LED.
Монтаж
Колибри 500 имеет высокий класс защиты IP44 от влаги и пыли, который позволяет монтировать устройство как внутри помещения, так и на внешней стене с улицы. Размещается как в вертикальном, так и в горизонтальном положении. Установка вентиляционной системы в конструкцию подвесного потолка позволяет организовать качественный воздухообмен с множеством вариантов размещения вентиляционных решеток в нескольких комнатах от 1 до 4. Дополнительное использование канальной вытяжной установки BW-700 ЕС позволит эффективно удалить излишнюю влагу и неприятные запахи. Приточная и вытяжная установки работают синхронно.
Управление

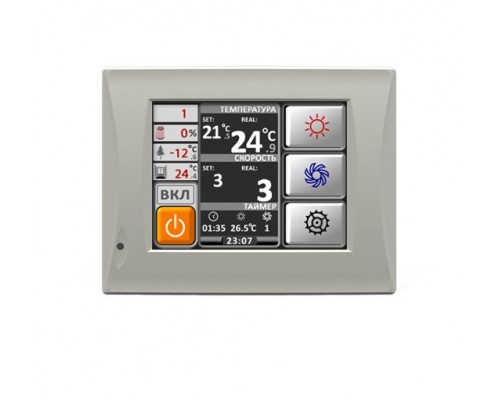

Контроль и настройка работы приточной системы осуществляется через многофункциональный пульт Zentec или GTC. Панель устанавливается на внутренней стене обслуживаемого помещения. Отличительные особенности, режимы и функции автоматики представлены в таблице (см. ниже)
Сравнительная таблица встроенной системы автоматики для приточной установки Колибри 500 EC
| Тип автоматики | Zentec | GTC |
| Пульт управления | ||
| Тип дисплея | Монохромный, 3.5' | Цветной, сенсорный, 3.5‛, 320х240 |
| Пользовательское меню 'настройки' (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса). |  |  |
| Язык интерфейса | Английский | Английский / Русский |
| Основные функции автоматики | ||
| Переключение скоростей вентилятора | | |
| Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С | | |
| Контроль загрязненности воздушного фильтра | | |
| Защита от перегрева калорифера | | |
| Ступенчатое подключение нагревательных секций калорифера для уменьшения 'бросков' тока в процессе терморегулирования | | |
| Контроль состояния датчиков на обрыв и короткое замыкание | | |
| Подключение к системе 'умный дом' * по стандартному протоколу Modbus RTU | | |
| Таймер | Недельный, до 9 многозначных команд (день недели, скорость, температура, время, вкл/выкл) | Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки |
| Автономное питание часов | до 7 часов | |
| Отображение графика изменения температур в процессе функционирования установки | | |
| Функция 'Северный старт' - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха. | | |
| Функция 'Понижение скорости'. В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной. | | |
| Функция 'Рестарт' - 'Автоматический запуск системы'. При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания. | | |
| Возможность подключения внешнего устройства. U=220V, Imax=1A Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами. | | |
| Возможность управления внешним/вытяжным ЕС-вентилятором | | |
Преимущества использования вентиляционных систем Вентмашина Колибри 500 EC GTC
- Оборудование разработано под Российский климат и условия эксплуатации
- Индивидуальные разработки под особенности помещений
- Многообразие в монтаже и простота обслуживания
- Компактные формы и максимальная комплектация
- Прочность и долговечность конструкции корпуса
- Высокая производительность и экономичное потребление
- Глубокая система очистки воздуха
- Гарантия до 5 лет.
